Gambar 90 : Rangkaian DAC 0808

1. Tujuan [Kembali]

- Memahami dan mengaplikasikan rangkaian DAC 0808 (Digital-Analog Converter)

2. Alat dan Bahan [Kembali]

- IC DAC 0808

- OP-AMP 741

- Kapasitor

- Resistor

- LED

- Voltmeter

DC Voltemeter merupakan alat ukur yang digunakan untuk mnegukur tegangan DC.

- Switch

3. Dasar Teori [Kembali]

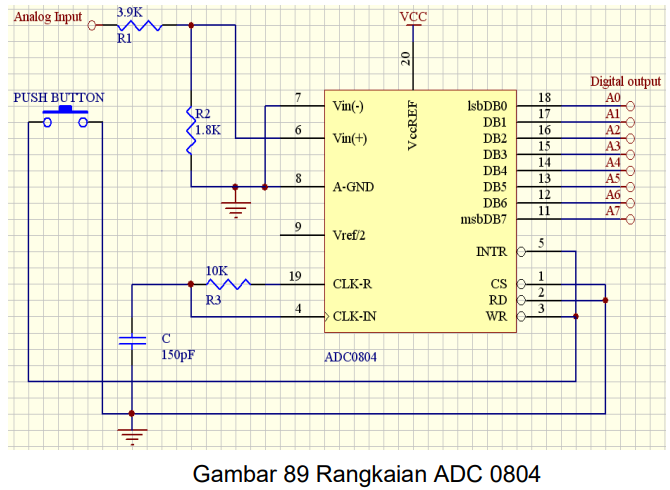

IC ADC 0804 dan IC DAC 0808 buatan Intel adalah IC yang digunakan untuk konversi besaran analog menjadi 8-bit digital dan sebaliknya, seperti tabel 10. Adapun contoh IC ADC yang lain adalah IC 0809 yang mempunyai 8 kanal input analog dan contoh DAC seperti 0830 buatan National Semiconductor Corporation. Data digital dari A/D Converter terhubung ke suatu port input, sedangkan input digital dari D/A Converter terhubung ke suatu port output. DAC 0808 tidak memerlukan sinyal control, sedangkan ADC 0804 membutuhkan sinyal control, seperti terlihat pada Tabel 11, gambar 89 dan 90 suatu rancangan sinyal kontrol pada Port C.

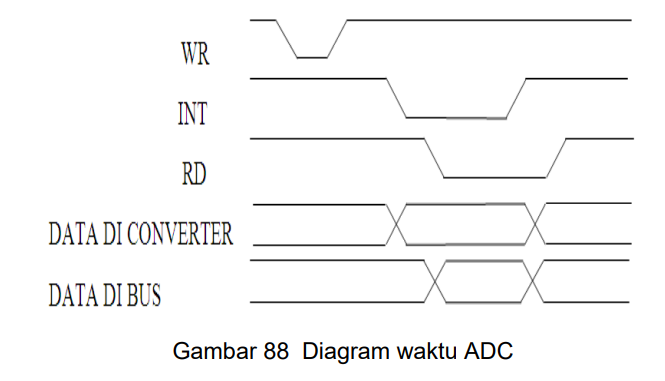

Untuk ADC 0804 diperlukan sinyal WR untuk memulai konversi. Dan jika konversi telah dilakukan maka akan diberikan sinyal INT yang aktif low. Sinyal ini akan tetap low, sampai diberikan sinyal RD sebagai pertanda bahwa komputer hendak membaca hasil konversi tersebut. Setelah pembacaan dilakukan, maka sinyal RD dapat dikembalikan menjadi high dan INT akan segera menjadi high kembali, sehingga data menjadi invalid untuk dibaca. Diagram waktu untuk A/D Converter 0804 terlihat pada gambar 88.

Untuk mengetahui apakah konversi sudah selesai dilakukan, komputer dapat melakukan pengecekan pada pin INT yang berhubungan dengan PC4. Karena aktif low, maka PC4 = 0 berarti konversi telah selesai dilakukan.

Untuk D/A Converter ini tidak diperlukan sinyal latch sehingga output analog-nya langsung mengikuti perubahan input digital, contoh rangkaiannya seperti pada gambar 90.
