Laporan Akhir 1 (Modul 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

Laporan Akhir 1 Modul 1

(Percobaan 1)

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

   1. Modul Dlorenzo

    2. Kabel Jumper

3. Rangkaian Simulasi [Kembali]

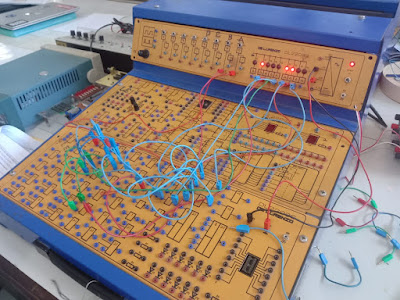

Modul Lorenzo Percobaan Gerbang Logika (tanpa clock)

Gambar Proteus Percobaan Gerbang Logika (tanpa Clock)

Gambar Proteus Percobaan Gerbang Logika (dengan clock)

4. Prinsip Kerja Rangkaian [Kembali]

>Percobaan 1 tanpa Clock

pada percobaan 1 tanpa clock ini akan ada 2 inputan yaitu B1 dan B0 yang mana 2 inputan ini akan dihubungkan ke masing2 kaki dari gerbang logika. dimana prinsip kerja dari gerbang logika yaitu :

• Gerbang NOT, menggunakan prinsip kerja yaitu membalikkan nilai inputnya. Gerbang NOT adalah gerbang dimana keluarannya akan selalu berlawanan dengan masukannya.
• Gerbang AND, menggunakan prinsip kerja yaitu outputnya merupakan perkalian terhadap inputnya. Keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol (0), maka output akan bernilai nol (0).
• Gerbang OR, menggunakan prinsip kerja yaitu operasi penjumlahan terhadap inputnya, dimana output akan berlogika 1 apabila salah satu atau seluruh input berlogika 1.
• Gerbang XOR, menggunakan prinsip kerja yaitu exclusive OR, dimana output akan berlogika 1 apabila hasil penjumlahan dari input bernilai ganjil dan output akan berlogika 0 apabila hasil penjumlahan dari input bernilai genap.
• Gerbang NAND, menggunakan prinsip kerja yaitu gabungan AND dan NOT, dimana output kebalikan dari gerbang AND.
• Gerbang NOR, menggunakan prinsip kerja yaitu gabungan OR dan NOT , dimana output kebalikan dari gerbang OR.
• Gerbang XNOR, menggunakan prinsip gabungan XOR dan NOT, dimana output kebalikan dari gerbang XOR.

>Percobaan 1 dengan Clock

pada percobaan 1 dengan clock, prinsip kerjanya sama dengan rangakaian yang tanpa clock, namu salah satu inputan dari B1 daN B2 diganti dengan inputan berupa clock

5. Video Rangkaian [Kembali]



    Percobaan 1 tanpa clock

    Percobaan 1 dengan clock

6. Analisa [Kembali]

1. Analisa setiap output pada tabel pertama percobaan 1.

    jawab :

• Gerbang NOT

pada percobaan input dari not hanya 1 yaitu B1. ketika B1=0 maka outputnya dan sebaliknya. oleh karaena itu hal ini sesuai dengan prinsip kerja not yaitu inverse dari input

• Gerbang AND

pada percobaan, ketika salah satu input dari B1 dan B0 bernilai 0 maka outputnya bernilai 0. jika B1 dan B0 sama sama bnernilai 1, maka outputnya bernilai 1. hal ini sesuai dengan prinsip kerja AND yaitu perkalian dari input

• Gerbang OR

pada percobaan, ketika salah satu input dari B1 dan B0 bernilai 1, maka outputnya bernilai 1. jika B1 dan B0 sama sama bernilai 0 maka outputnya bernilai 0. hal ini sesuai dengan prinsip kerja OR yaitu penjumlahan input.

• Gerbang XOR

pada percobaan, ketika input 1 pada B1 dan B0 berjumlah ganjil, maka outputnya bernilai 1, dan sebaliknya.

• Gerbang NAND

Output NAND merupakan inverse dari output AND. hal ini dibuktikan dari data dijurnal ketika output AND bernilai 1, maka output NANDnya 0 dan sebaliknya

•  Gerbang NOR

pada gerbang NOR, otuput yang dihasilkan pada percobaan merupakan inverse dari output gerbang OR

•   Gerbang XNOR

pada gerbang XNOR, output y ang dihasilkan pada percobaan merupakan inverse dari dari output gerbang XOR

2. Analisa pengaruh clock untuk setiap output pada gerbang logika
    jawab ;

• Gerbang NOT

output dari gerbang not merupakan kebalikan dari clocknya

• Gerbang AND

ketika input B1=0, lalu diberi clock maka output yang dihasilkan tetap 0. ketika input B1=0, lalu diberi clock maka output yang dihasilkan akan sama dengan clocknya. hal ini karena input B1 akan dikalikan dengan clcoknya

• Gerbang OR

ketika input B1=0, lalu diberi clock maka output yang dihasilkan sama dengan clocknya. ketika input B1=0, lalu diberi clock maka output yang dihasilkan yaitu tetap 1. hal ini karena input B1 akan dijumlahkan dengan clocknya

• Gerbang XOR

ketika input 1 pada B1 dan clocknya berjumlah ganjil, maka outputnya akan bernilai 0 dan sebaliknya. sehingga ketika B1 = 1 maka output yang dihasilkan sama dengan clocknya, sedangkan ketika B1=0, maka output yang dihasilkan akan berkebalikan dengan clocknya

• Gerbang NAND, NOR dan XNOR

Output masing masing gerbang ini merupakan kebalikan dari output AND, OR dan XOR. yang mana semimsal outputnya sama dengan clock, ketik diberi inverse/kebalikan maka outputnya akan sama dengan clock
