DC Voltemeter merupakan alat ukur yang digunakan untuk mnegukur tegangan DC.
2. Baterai
Digunakan sebagai sumber tegangan pada rangkaian.
Spesifikasi
Spesifikasi resistor yang digunakan:
a. Resistor 10 ohm
b. Resistor 220 ohm
c. Resistor 10k ohm
Transistor NPN merupakan jenis transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor. Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal, dan lain lain.
Spesifikasi dan konfigurasi pin:
Tegangan coil: DC 5V
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
Jumlah pin: 5
Konfigurasi Pin
Datasheet Relay
Working Voltage: DC 3-5VWorking Current: <20mASensor Type: SimulationDetection Area: 40 mm x 16 mmManufacturing Process: FR4 double spray tinFixed Hole Size: 3.2 mmHumanized Design: Half moon sag nonskid treatmentWorking Temperature: 10 °C to 30 °CWork Humidity: 10% to 90% without condensationSize: 65 mm x 20 mm x 8 mmOptional Accessories: 3 pin sensor connecting line,Arduino 328 controller,Sensor relay shield
Sensor hujan adalah jenis sensor pendetaksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala aplikasi dalam kehidupan sehari-hari. Dipasaran sensor ini dijual dalam bentuk module sehingga hanya perlu menyediakan kabel jumper.
Prinsip kerja module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.
Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter.
Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital. Grafik dari rain sensor yaitu resistansi linear dengan intensitas hujan. semakin banyak intensitas hujan yang mengenai sensor, maka akan semakin turun resistansi dari sensor dan menyebabkan arus mengalir dan sensor ON.
Sensor mulai mendeteksi dari 188 - 245 tetes/menit. Kemudian, jarak antara sensor dari ON ke OFF adalah rentangan 2- 5 menit, sebagai waktu yang dibutuhkan sensor untuk mengetahui hujan sudah berhenti.
- Tegangan Minimum : DC 4.5V
- Arus Maksimal: 15mA (DC 5V)
- Tegangan Kerja: DC 5V ~ 24V
- Rentang Aliran Arus: 1 ~ 30L / menit
- Kapasitas Beban: ≤10mA (DC 5V)
- Suhu Operasional: ≤80 ℃
- Suhu Cair: ≤120 ℃
- Kelembaban Operasi: 35% ~ 90% RH
- Tekanan Air: ≤1.75MPa
- Suhu Penyimpanan: -25 ~ + 80 ℃
- Kelembaban Penyimpanan: 25% ~ 95% RH
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama.
2. Masukkan angka langsung dari kode warna gelang kedua.
3. Masukkan angka langsung dari kode warna gleang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor 2SC1162 bertipe NPN. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).
Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.
C. Relay
Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring
Gambar dari bagian-bagian relay
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Konfigurasi pin:
Spesifikasi:
d. Dioda
Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Berikut ini adalah fungsi dari dioda antara lain:
· Untuk alat sensor panas, misalnya dalam amplifier.
· Sebagai sekering(saklar) atau pengaman.
· Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.
· Untuk menstabilkan tegangan pada voltage regulator
· Untuk penyearah
· Untuk indikator
· Untuk alat menggandakan tegangan.
· Untuk alat sensor cahaya, biasanya menggunakan dioda photo.
Simbol dioda adalah :
Untuk menentukan arus zenner berlaku persamaan:
Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.
e. Lampu
Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.
Jenis Jenis Lampu Listrik
Seiring dengan perkembangan Teknologi, Lampu Listrik juga telah mengalami berbagai perbaikan dan kemajuan. Teknologi Lampu Listrik bukan saja Lampu Pijar yang ditemukan oleh Thomas Alva Edison saja namun sudah terdiri dari berbagai jenis dan Teknologi. Pada dasarnya, Lampu Listrik dapat dikategorikan dalam Tiga jenis yaitu Incandescent Lamp (Lampu Pijar), Gas-discharge Lamp (Lampu Lucutan Gas) dan Light Emitting Diode (Lampu LED).
Lampu Pijar (Incandescent Lamp)
Lampu Pijar atau disebut juga Incandescent Lamp adalah jenis lampu listrik yang menghasilkan cahaya dengan cara memanaskan Kawat Filamen di dalam bola kaca yang diisi dengan gas tertentu seperti nitrogen, argon, kripton atau hidrogen. Kita dapat menemukan Lampu Pijar dalam berbagai pilihan Tegangan listrik yaitu Tegangan listrik yang berkisar dari 1,5V hingga 300V.
Lampu Pijar yang dapat bekerja pada Arus DC maupun Arus AC ini banyak digunakan di Lampu Penerang Jalan, Lampu Rumah dan Kantor, Lampu Mobil, Lampu Flash dan juga Lampu Dekorasi. Pada umumnya Lampu Pijar hanya dapat bertahan sekitar 1000 jam dan memerlukan Energi listrik yang lebih banyak dibandingkan dengan jenis-jenis lampu lainnya.
Lampu Lucutan Gas (Gas discharge Lamp)
Lampu lucutan gas menghasilkan cahaya dengan mengirimkan lucutan elektris melalui gas yang terionisasi, misalnya pada plasma. Sifat lucutan gas sangat tergantung pada frekuensi atau modulasi arus listriknya. Biasanya, lampu lampu ini menggunakan gas mulia (argon, neon, kripton, dan xenon) atau campuran dari gas-gas tersebut. Sebagian besar lampu-lampu ini juga mengandung bahan-bahan tambahan, seperti merkuri, natrium, dan/atau halida logam.
Lampu LED (Light Emitting Diode)
Lampu LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
f. OpAmp
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.
Simbol
Karakteristik IC OpAmp
· Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
· Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
· Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
· Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
· Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
· Karakteristik tidak berubah dengan suhu
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
h. Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.
Prinsip operasi
Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit
- Tegangan Minimum : DC 4.5V
- Arus Maksimal: 15mA (DC 5V)
- Tegangan Kerja: DC 5V ~ 24V
- Rentang Aliran Arus: 1 ~ 30L / menit
- Kapasitas Beban: ≤10mA (DC 5V)
- Suhu Operasional: ≤80 ℃
- Suhu Cair: ≤120 ℃
- Kelembaban Operasi: 35% ~ 90% RH
- Tekanan Air: ≤1.75MPa
- Suhu Penyimpanan: -25 ~ + 80 ℃
- Kelembaban Penyimpanan: 25% ~ 95% RH
JENIS-JENIS SENSOR SENTUH
Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
(Gambar 18. jenis touch sensor)
Sensor Kapasitif
Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
Sensor Resistif
Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
Prinsip Kerja Dan Aplikasi Sensor Sentuh
Prinsip Kerja Sensor Sentuh
Sensor Sentuh sensitif terhadap sentuhan, tekanan, dan juga gaya. Sensor Sentuh bekerja mirip dengan sakelar sederhana.
Saat ada kontak atau sentuhan pada permukaan Sensor Sentuh. Ini bertindak seperti sakelar tertutup dan memungkinkan arus mengalir melaluinya. Ketika kontak dilepaskan, ia bertindak mirip dengan sakelar terbuka dan karenanya tidak ada aliran arus.

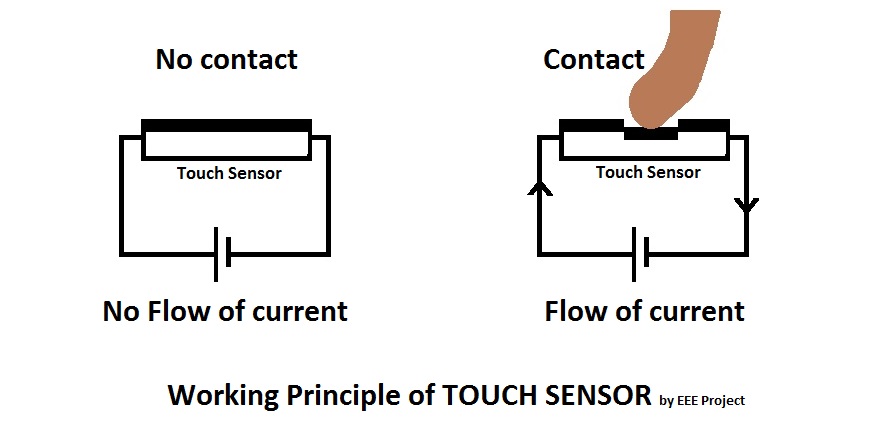

Pada gambar di bawah ini Anda dapat memahami cara kerja sensor sentuh.
Prinsip Kerja Sensor Sentuh
Sensor Sentuh Kapasitif
Sensor sentuh kapasitif sangat populer karena lebih kuat, tahan lama, dan ramah pengguna. Selain itu, ini juga hemat biaya jika dibandingkan dengan sensor sentuh resistif.
Sensor kapasitif dibuat mirip dengan kapasitor biasa. Ada dua konduktor yang dipisahkan dari isolator.
Dalam kasus sensor, pelat logam digunakan sebagai konduktor. Kapasitansi sensor dapat dinyatakan seperti di bawah ini.
C = Ξ΅0 x Ξ΅r x A / d
Dimana,
Ξ΅0 mewakili permitivitas ruang bebas
Ξ΅r mewakili permitivitas relatif atau konstanta dielektrik
d mewakili jarak pelat paralel dan A mewakili area pelat.
Kita tahu bahwa jika pelat memiliki lebih banyak area, semakin banyak kapasitansi yang akan dihasilkannya dan semakin jauh jarak antara dua pelat, semakin sedikit kapasitansi yang dihasilkan.

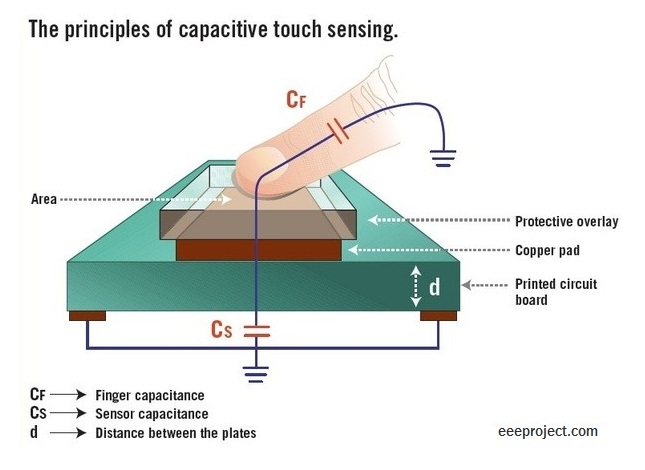

Pada sensor sentuh kapasitif, terdapat dua pelat paralel yang membentuk kapasitor dengan nilai kapasitansi direpresentasikan sebagai C0. Saat kita menyentuh sensor melalui jari kita, jari kita bertindak sebagai objek konduktif dan karenanya menghasilkan nilai kapasitansi CT seperti yang ditunjukkan pada gambar di bawah ini.
Dalam aplikasi sensor, kapasitansi C0 diukur terus menerus dengan bantuan rangkaian pengukuran kapasitansi. Akan ada peningkatan kapasitansi yang tidak pasti jika ada benda konduktif seperti jari kita menyentuh pelat. Rangkaian pengukur kapasitansi akan mendeteksi perubahan kapasitansi dan akan mengubahnya menjadi sinyal.
Sensor Sentuh Resistif
Berbeda dengan sentuhan kapasitif, sensor sentuh resistif tidak bergantung pada sifat listrik seperti konduktivitas pelat logam.
Sensor resistif bekerja dengan merasakan tekanan saat diterapkan pada permukaan.
Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif dapat beroperasi pada bahan non-konduktif seperti pena, tongkat, atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau titik yang sangat kecil. Kedua lapisan (yaitu lapisan atas dan bawah) terdiri dari film. Film-film ini umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga bersifat transparan.
Tegangan konstan diterapkan di permukaan dua film. Ketika tekanan diterapkan dengan bantuan jari atau tongkat pada film atas, sensor diaktifkan dan merasakan sentuhan.
Sensor beroperasi ketika tekanan yang cukup diterapkan, film atas menyentuh film bawah. Ketika dua film saling bersentuhan, mereka menciptakan potensi penurunan. Titik kontak kedua film menciptakan pembagi tegangan pada koordinat tertentu pada bidang X-Y yang diasumsikan pada film.
Perubahan tegangan dengan ini dideteksi oleh rangkaian pengontrol dan lokasi (koordinat) di mana pembagi tegangan dibuat dihitung.
Koordinat pembagi tegangan magang dari sumbu X dan Y dibuat sebagai posisi sentuhan di mana tekanan diterapkan.
Cara Kerja Sensor Sentuh Resistif

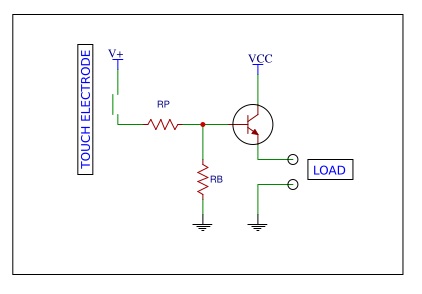

Sirkuit di bawah ini menggambarkan bahwa cara kerja sensor sentuh resistif.
Rangkaian di atas menunjukkan kerja dasar sensor sentuh yang terdiri dari elektroda sentuh atau permukaan.
Sensor sentuh resistif beroperasi ketika sebuah objek dengan beberapa resistivitas seperti jari kita menyentuh permukaan. Sentuhan objek dengan sedikit resistansi membentuk sirkuit dekat yang memungkinkan sejumlah kecil arus mengalir.
Dalam rangkaian di atas sentuhan menyebabkan arus yang sangat sedikit mengalir.
Transistor memperkuat tegangan ke beberapa nilai yang signifikan.
Resistansi Rp digunakan untuk melindungi transistor dari arus tinggi. Hal ini berguna jika terjadi kesalahan pada elektroda.
Resistansi Rb digunakan untuk menjaga basis transistor tetap ground. Tidak ada arus ketika ada rangkaian terbuka atau jika tidak ada tekanan yang diterapkan.
Ketika sedikit tekanan diterapkan pada elektroda. Ada aliran kecil arus melalui basis transistor. Arus mengaktifkan sensor sentuh resistif dan arus mengalir melalui beban.
"Anda mungkin ingin menonton sirkuit pemancar FM bekerja dan aplikasi"
Rangkaian Sensor Sentuh Resistif
Rangkaian di atas terdiri dari dua elektroda, dua transistor yang dihubungkan sebagai pasangan Darlington, sebuah LED dan sebuah resistor.
Ketika elektroda disentuh atau tekanan diterapkan di bagian atas permukaan. Sirkuit menjadi lengkap dan arus diperkuat melalui transistor.
LED menunjukkan tekanan yang diterapkan atau sentuhan. Resistensi digunakan untuk mencegah LED dari tegangan yang diperkuat.
Prinsip Kerja Sensor Sentuh
Dalam skenario saat ini, sensor sentuh juga dikenal sebagai sensor taktil. Prinsip kerja dasar sensor sentuh adalah mendeteksi kedekatan (juga dikenal sebagai sentuhan) tanpa bergantung pada kontak fisik. Dengan kata sederhana, Anda dapat memahami bahwa kerjanya sama dengan sakelar atau sirkuit sederhana.
Ketika ada media fisik yang bersentuhan dengan permukaan sentuh. Sirkuit internal akan ditutup di dalam sensor dan arus mulai mengalir. Di sisi lain, ketika kontak fisik ini rusak atau dilepaskan, sirkuit akan dibuka.
Karenanya, tidak akan ada aliran arus. Sensor sentuh diklasifikasikan ke dalam dua kategori
Sensor sentuh kapasitif
Sensor sentuh resistif.
Anda mungkin juga ingin melihat rangkaian detektor gerak bekerja dan aplikasi
Jenis Sensor Sentuh Dan Aplikasinya
Anda dapat dengan mudah melihat Sensor Sentuh dalam berbagai aplikasi dalam kehidupan sehari-hari Anda.
Sesuai fungsinya, Sensor Sentuh diklasifikasikan menjadi dua jenis yang digunakan dalam keadaan dan utilitas yang berbeda.
Sensor Sentuh Kapasitif
Karena sensor ini dapat diproduksi dengan sangat mudah dalam skala yang sangat besar, sensor ini dapat dibuat dengan biaya yang sangat murah dan desain yang sangat menarik. Ini banyak digunakan di iPod, ponsel, peralatan rumah tangga, otomotif, dan banyak aplikasi industri lainnya. Mereka digunakan dalam aplikasi seperti mengukur tekanan, akselerasi, jarak, dll.
Sensor Sentuh Resistif
Berbeda dengan yang di atas, sensor ini tidak dapat merasakan kontak atau sentuhan kecil. Sensor Sentuh Resistif membutuhkan sejumlah gaya untuk beroperasi, sehingga digunakan dalam aplikasi seperti pemantauan pronasi kaki, alat musik, keypad (kebanyakan digunakan di ponsel lama), bantalan sentuh resistif, dan banyak aplikasi lainnya.
